 XT
TWINTRACK PALLET HANDLING
SYSTEMS
1.
Intorduction
|

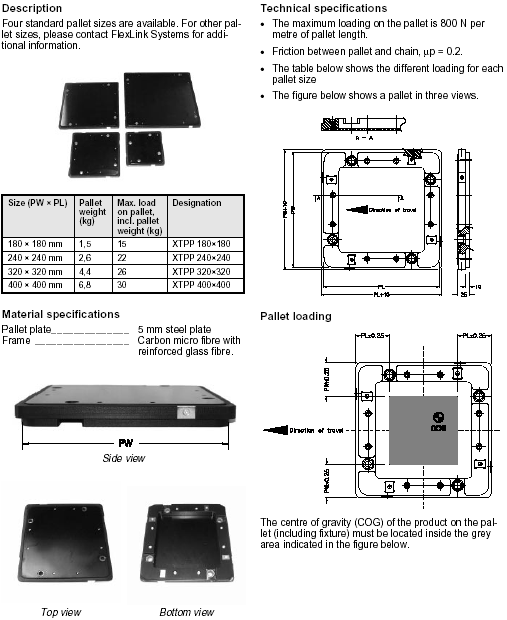

FlexLink
XT Twin Track pallet handling system은
기계, 자동차,전기, 전자분야의 조립라인에
적합한 system으로 타사의 Belt twin
track과 비교해서 진일보한 system이다.
구동
드라이브 1개로 방향전환이 자유롭고
각 하중과 정밀도에 적합한 locating

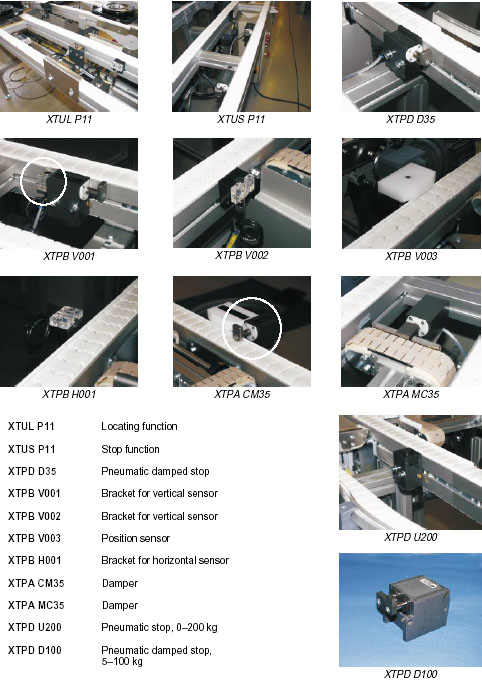

station과 stopper등을 구비하고 있으며
user가 원하는 어떤 형태의 조립 line
물류 system을 꾸밀수 있다.
|
|
|
|
특히
전기 전자분야는 분진이나 정전기에
의해 발생되는
제품불량이 상당하다.
이에 대응하여 cleanroom 및 대전방지용
chain도 적용가능하다.
|
top
2.
Structure
|
CONVEYOR
FlexLink
XT twin track pallet handling system은
아래와 같이 2가지 c/v로 구성되어
있다.
Chain은 용도에
맞추어 일반 standard chain/cleanroom용
chain/정전기 방지용 chain 으로 구성되어 있다.
|
|
|
|
|
XT
|
XT
Light
|
|
|
conveyor
type
|
Chain
pitch*
|
side
flexing
chain
|
Beam
size
|
Chain
weight
|
Lengths
|
Standard
speed
|
Permissible
working
tension
|
uesage
|
|
XT
Light
|
1/2"
|
No
|
45 x 41 mm
|
0.28 kg/m
|
240-3000mm
|
5,10,15,20
m/min
|
360N
(Standard
and
ISD)
|
XT light conveyor
Transfer units work
stations
|
|
XT
Conveyor
|
1"
|
Yes
|
45 x 69 mm
|
0.62 kg/m
|
950-25000mm
|
5,10,15,20
m/min
|
1800N
(Standard)
900
N (ISD)
|
Main conveyors
|
|
top
3.
타 컨베이어와의 비교
| |
FLEXLINK XT TWIN TRACK |
타사의 BELT 컨베이어 |
|
CHAIN 수명 |
ACETAL 재질로 월등히 길다. |
Frame 및 제품과 마찰이 심해 수명이 짧다. |
|
ROUND |
BEND를 이용한 방향전환
별도의 구동UNIT가
필요없음 |
TRANSFER에 의한 방향전환
TRABLE발생요소가 있음,
가격상승요인 |
|
보수시간 |
CHAIN 교체에 따른 라인정지시간 : 30분전후 |
BELT교체에 따른 라인정지시간 :12시간이상 |
|
CHAIN 길이 |
길이에 구애받지 않음.
연장 및 축소 가능 |
길이에 맞게 제작을 해야함.
현장수정불가. |
|
공간활용 |
모든 부분에 작업UNIT 설치가능 |
TRANSFER, DRIVE등에는 UNIT설치
불가능 |
|
LAYOUT작업 |
별도의 UNIT 필요없이 원하는 대로LAYOUT 구성가능 |
방향전환때마다 구동UNIT가 필요 |
|
top
4.
Gallery
5.
동영상
